一種有機污染土壤的微波修復設備，包括進料和出料系統、微波加熱系統、除塵器、尾氣處理系統以及控制系統中心，進料和出料系統位于微波加熱系統中，微波加熱系統、除塵器與尾氣處理系統依次相連。微波加熱系統包括第一微波發生器和圓柱形爐體，圓柱形爐體的內層為碳化硅層，外層為硅酸鋁保溫層，尾氣處理系統包括微波催化熱解塔和吸附塔，微波催化熱解塔包括圓柱形硅酸鋁保溫殼、多層碳化硅多孔濾板和催化劑，多層碳化硅多孔濾板等距離垂直安插在圓柱形硅酸鋁保溫殼上，催化劑位于碳化硅多孔濾板上。該修復設備具有有機污染土壤處理能力強、尾氣處理徹底、不產生二次污染、高效節能、易于操作控制的優點。

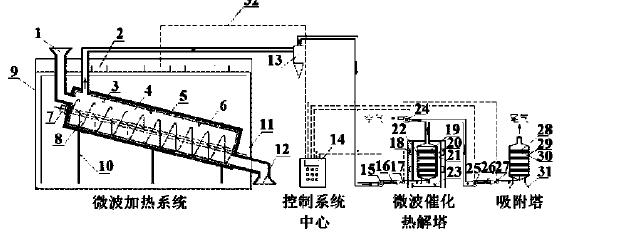

有機污染土壤微波修復設備結構示意圖

注：1-進料口-第一微波發生器，3-第一紅外溫度探頭，4-圓柱形爐體，5-碳化硅層，6-硅酸鋁保溫層，7-電機，8-螺旋推進器，9-外殼，10-第一支架，11-硅酸鋁保溫箱體，12-出料口，13-除塵器14-控制系統中心15-第一引風機，16-第一氣閥，17-第一流量計，18-第二微波發生器，19-催化劑，20-圓柱形硅酸鋁保溫殼，21-碳化硅多孔濾板，22-第二紅外溫度探頭，23-第二支架，24-鼓風機，25-第二引風機，26-第二氣閥，27-第二流量計，28-活性炭，29-圓柱形吸附塔外殼，30-二氧化硅多孔濾板，31-第三支架，32-電路。
